RI-STEVI 450 serisi üç-yollu kontrol vanalarda DN15-32
çaplar arası vanalar, standart karıştırıcı tip klapeye sahiptir.
Dağıtıcı veya karıştırıcı olarak her iki şekilde de uygulama-
ya göre kullanılabilirler. Yapılması gereken sadece akış yönlerine
göre vananın doğru monte edilmesidir. Karıştırıcı klapeli tasarım,
vana karıştırıcı olarak kullanıldığında A-AB yolu açık, B-AB yolu ka-
palı kalacaksa; elektrik aktüatör veya pnömatik aktüatör, vana mi-
lini aşağıya doğru hareket ettirmelidir. B-AB yolu açık, A-AB yolu
kapalı kalacaksa aktüatör vana milini yukarıya doğru hareket ettir-
melidir. Pnömatik aktüatörde hava kesildiğinde veya hata emniyet
fonksiyonlu elektrik aktüatörlerde elektrik kesildiğinde A-AB yolu
açık, B-AB yolu kapalı kalsın isteniyorsa aktüatör, vana milini dışarı
sürmelidir. Tam tersi isteniyorsa aktüatör, vana milini içeri çekme-
lidir. Karıştırıcı fonksiyon iki
akışkanın karıştırılarak daha
düşük bir sıcaklığa sahip bir
akışkan elde etmek amacı ile
kullanılır.
DN15-32 çaplar arasında-
ki vana karıştırıcı klapeye sahiptir ve dağıtıcı olarak kullanıldığında
uygun yönlerde monte edildikten sonra AB-A yolu açık, AB-B yolu
kapalı kalacaksa; elektrik aktüatör veya pnömatik aktüatör vana mi-
lini aşağıya doğru hareket ettirmelidir. AB-B yolu açık, AB-A yolu
kapalı kalacaksa aktüatör vana milini yukarıya doğru hareket ettir-
melidir. Pnömatik aktüatörde hava kesildiğinde veya hata emniyet
fonksiyonlu elektrik aktüatörlerde elektrik kesildiğinde AB-A yolu
ARI-STEVI ÜÇ-YOLLU
KONTROL VANALARIN
UYGULAMA ÇÖZÜMLERİ

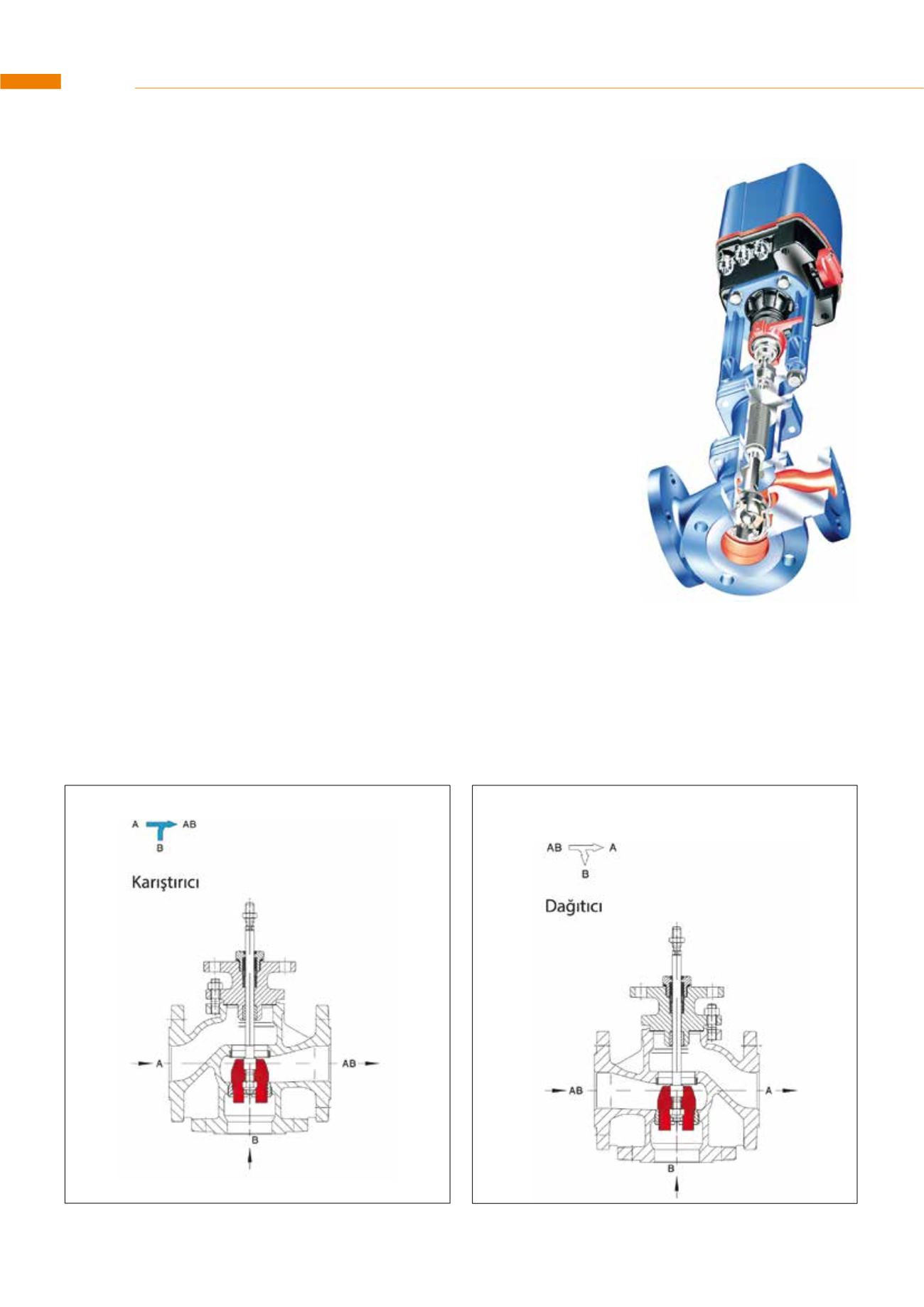

Şekil 1.
Karıştırıcı klapeli karıştırıcı tip vana
Şekil 2.
Karıştırıcı klapeli dağıtıcı tip vana
