4. UYGULAMA ÖRNEKLERİ
C
ihaz ve soğutma sistem seçiminin ömür boyu maliyete
etkisini incelemek, farklı cihaz ve sistemleri karşılaştırmak
için Chiller System Optimizer programı ile karşılaştırmalı
analizler yapılmıştır.
Bu karşılaştırmalar yapılırken sadece soğtutma tesisatı ana
elemanları olan soğutma grubu, pompalar ve kule fanlarının enerji
tüketimleri göz önünde bulundurulmuştur. Karşılaştırılan alterna-
tiflerin ilk yatırım maliyetleri, bakım maliyetleri, varsa su tüketimi
kaynaklı maliyetler (su ve şartlandırma) göz önünde bulunduru-
larak sistem seçimi yapılmalıdır.
4.1. Farklı Özelliklerdeki Soğutma Gruplarının Karşılaştırılması
4.1.1. Hava Soğutmalı Kondenserli / Su Soğutmalı Kondenserli
Kondenserden ısının atılma yöntemine göre soğutma grupları,
hava soğumalı ve su soğutmalı olarak ikiye ayrılırlar.
4.1.1.1. Hava Soğutmalı Kondenserli Soğutma Grupları
Hava soğutmalı kondenserli soğutma gruplarında; gaz fazın-
daki, yüksek sıcaklık ve basınçtaki soğutucu akışkan, ısısını bir
ısı değiştirici aracılığıyla daha düşük sıcaklıkta olan havaya atar.
Soğutma çevrimi; soğutucu akışkanı basınçlandıran kompresör,
üzerinden fanlar aracılığıyla hava geçirilen kondenser bataryaları,
genleşme vanası ve soğutucu akışkanın buharlaşırken soğutma
suyundan ısıyı çektiği evaporatörden oluşur. (Şekil 4.1)
ASHRAE Standart 90.1-2010’da 527.5 kW üzeri kapasiteye
sahip bir hava soğutmalı grup için talep edilen minimum EER:
2.80 minimum IPLV: 3.74’tür. Eurovent sınıflandırmasına göre EN
14511:2013 şartlarında seçilmiş bir hava soğutmalı grubun Class A
olabilmesi için gereken minimum EER: 3.10’dur.
Hava soğutmalı grupların avantajları ve dezavantajları şöyledir:
+ Kule, kondenser-kule arası tesisat ve kondenser pompası
ihtiyacı bulunmamaktadır.
SOĞUTMA TESİSLERİNDE YÜKSEK ENERJİ
PERFORMANSI İÇİN SİSTEM ÖNERİLERİ VE
CHILLER SİSTEM OPTİMİZER PROGRAMI
İLE
FARKLI SİSTEMLERİN PERFORMANS ANALİZLERİ
TEKNİK
2. BÖLÜM

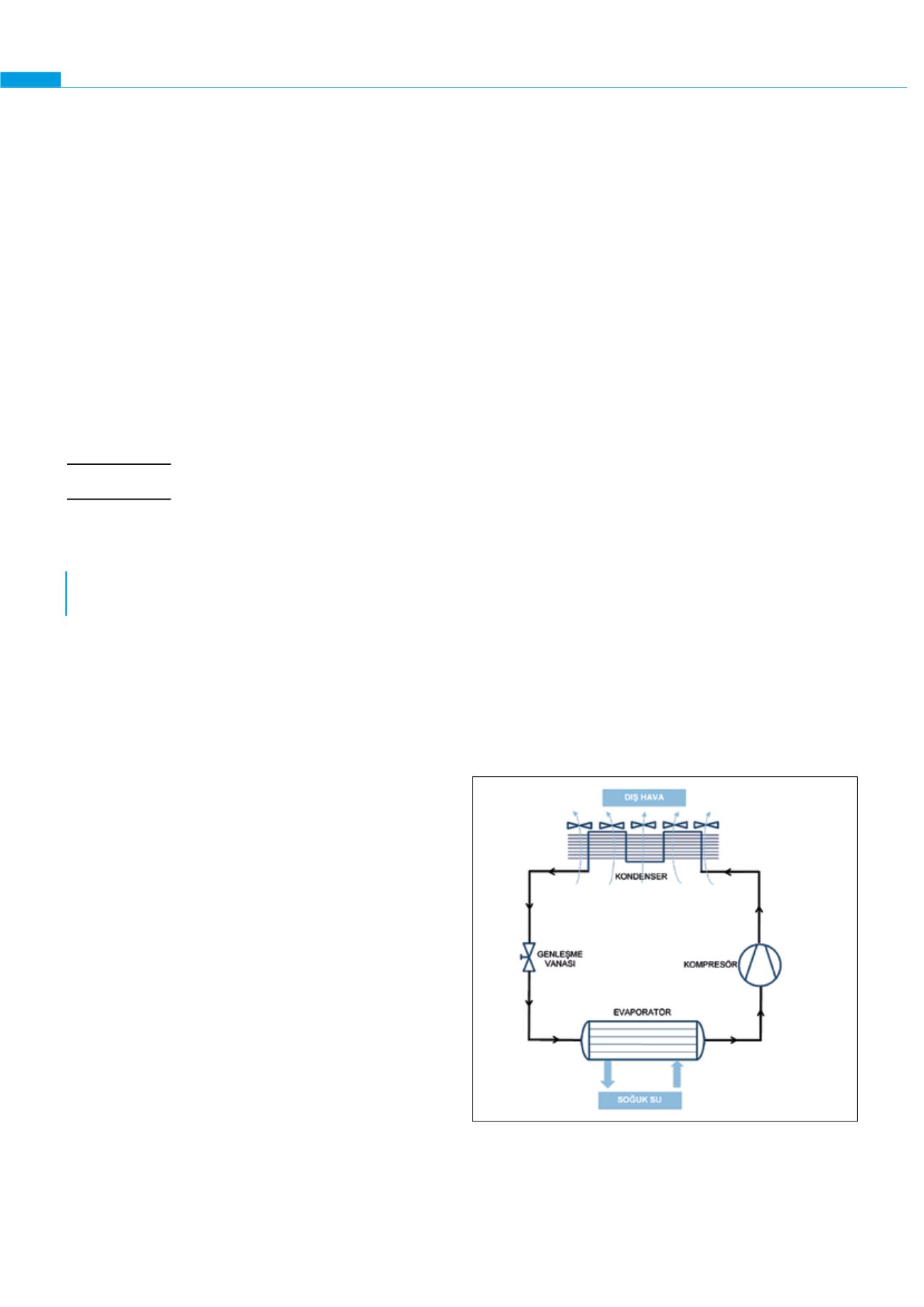

Şekil 4.1.
Hava soğutmalı grup çalışma prensip şeması
