açık, AB-B yolu kapalı kalsın isteniyorsa aktüatör vana milini dışarı
sürmelidir. Tam tersi isteniyorsa aktüatör vana milini içeri çekmelidir.
Karıştırıcı fonksiyon iki akışkanın karıştırılarak daha düşük bir sıcaklı-
ğa sahip bir akışkan elde etmesi amacıyla kullanılır.
DN40-150 çaplar arasında sipariş aşamasında ürünlerin karıştı-
rıcı veya dağıtıcı olarak kullanılacağının belirtilmesi gerekir. Bu çap-
lar arasında klape tasarımları uygulamaya uygun olarak; karıştırıcı
uygulama için karıştırıcı klape, dağıtıcı uygulama için dağıtıcı klape
tasarımı kullanılmalıdır. Dağıtıcı uygulama için dağıtıcı klape tasarı-
mıyla AB-A yolu açık, AB-B yolu kapalı kalacaksa elektrik aktüatör
veya pnömatik aktüatör vana milini yukarıya doğru hareket ettirme-
lidir. AB-B yolu açık, AB-A yolu kapalı kalacaksa aktüatör vana milini
aşağıya doğru hareket ettirmelidir. Pnömatik aktüatörde hava ke-
sildiğinde veya hata emniyet fonksiyonlu elektrik aktüatörde elekt-
rik kesildiğinde AB-A yolu açık, AB-B yolu kapalı kalsın isteniyorsa
aktüatör vana milini içeri çekmelidir. Tam tersi isteniyorsa aktüatör
vana milini dışarı sürmelidir. Dağıtıcı uygulama, gelen akışkan ile bir
ısı değiştirici vasıtasıyla başka bir akışkanı ısıtmak veya soğutmak
için kullanılır. İstenen sıcaklık yakalandığında AB-B yolu açık, AB-A
yolu kapalı konuma getirilir.
Elektrik aktüatörde oransal kontrol için; yüzer kontrol gerilim besle-
mesi, 4-20mA analog sinyal girişi veya 0-10V dijital sinyal girişi, bazı du-
rumlarda kutuplarının ters bağlanması veya proses kontrolöründen ters
ayarlanması gerekebilir. Pnömatik aktüatörde oransal kontrol için; elekt-
ro-pnömatik pozisyonerin 4-20mA analog sinyal girişi kutuplarının ters
bağlanması veya proses kontrolöründen ters ayarlanması gerekebilir.
n

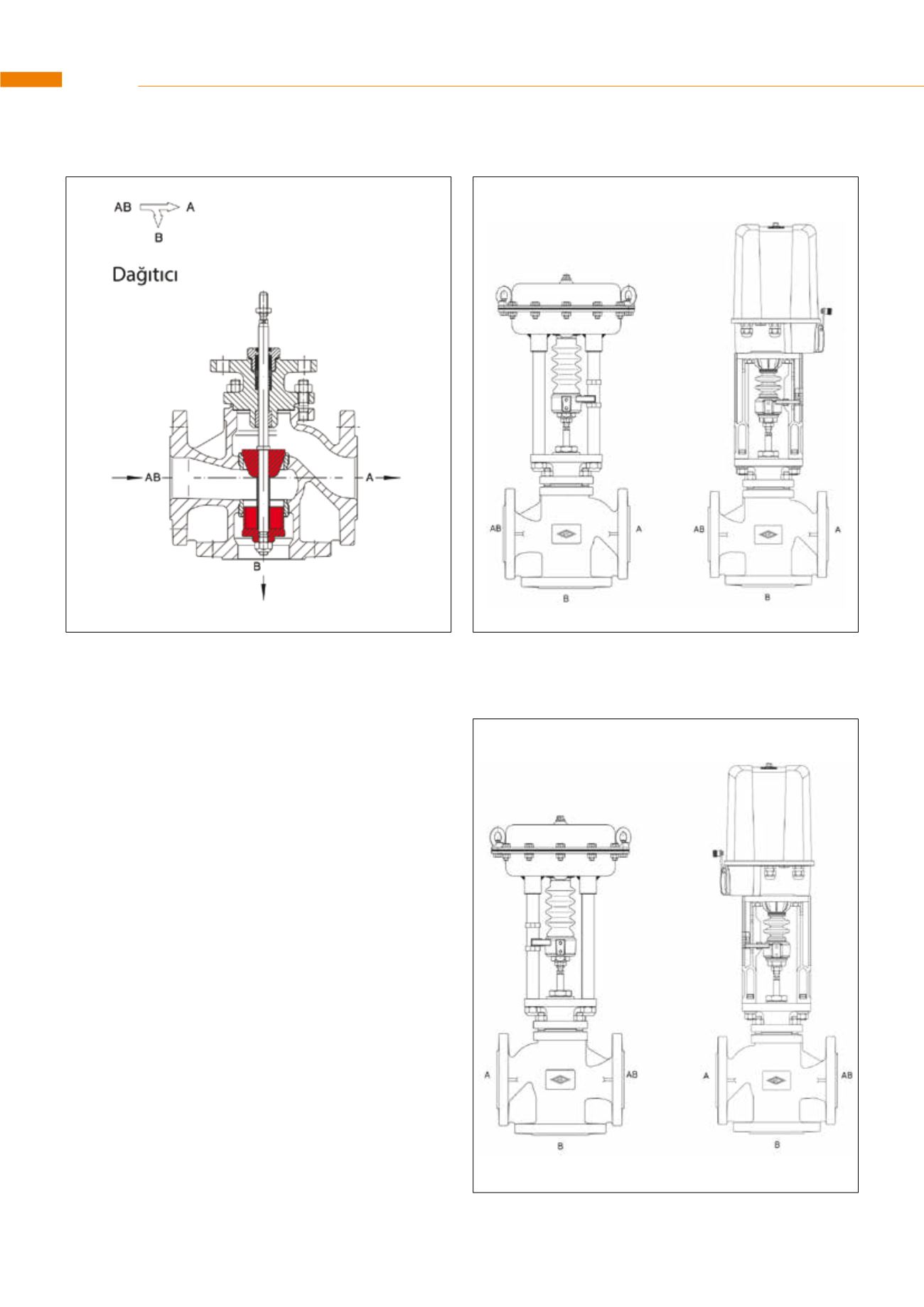

Şekil 3.
Dağıtıcı klapeli dağıtıcı tip vana
Şekil 4.
Dağıtıcı tip üç-yollu kontrol vanası / pnömatik ve elektrik aktüatörlü
Şekil 5.
Karıştırıcı tip üç-yollu kontrol vanası / pnömatik ve elektrik aktüatörlü
