73

Tesisat •

Ağustos 2017

leri, akışı dengelemek ve suyun eşit dağı-

tılmasını sağlamak amacıyla – boru yerle-

şimi ya da orifisler vasıtası ile - suyu belirli

akış yolunda akmaya zorlarlar. Detaylı bir

değerlendirme sonrasında maksimum 25

MMBtuh kapasiteye sahip (Resim A) bir

HTHW jeneratörü kurulumu yapılmıştır.

Jeneratör seçimini etkileyen unsurlar-

dan birisi brülör olmuştur. Brülörün doğal

gaz ve 2 numara akaryakıtı kullanabilir

nitelikte olması gerekliydi – mevcut bütün

jeneratörler birincil yakıt olarak doğal gaz

ve yedek olarak da 2 numara akaryakıt

kullanmaktaydı. Her iki yakıt türü ile de

verimlilik ve emisyon üniversite için önem-

liydi. Jeneratör spesifikasyonlarına göre,

doğal gaz kullanıldığında emisyon limitinin

nitrojen oksit için 30 ppm seviyesinde ve

karbon monoksit için 50 ppm seviyesinde

olması ve doğal gazda %82 verimlilik ve

2 numara akaryakıtta %84 verimlilik sağ-

laması öngörülmekteydi. Bu emisyon ve

verimlilik gerekliliklerinin karşılanması

brülörün hatasız çalıştırılmasını gerektir-

mektedir. Emisyonları kontrol etmek için

baca gazı resirkülasyonu yerleştirildi. Ayar

noktalarını ve uygun ateşleme hızlarını

muhafaza etmek için jeneratör devre kont-

rolörü kullanılmaktadır. Doğru brülör alev

ve emisyonu sağlamak amacıyla yüksek

oranda ayarlama yapmak gerekli olmakla

birlikte, jeneratör doğalgazda %82 ve 2

numara akaryakıtta %84 verimlilik elde etti.

Buna ilave olarak emisyon gereklilikleri de

karşılandı.

Burada belirtilmesi gereken bir

nokta da HTHW Jeneratörünün tipik bir

baca ekonomizeri kullanmadığıdır. Bunun

yerine borulardan oluşan bir ‘iç ekonomi-

zer’ bölümüne sahiptir. Geleneksel bir baca

ekonomizerinde dönen su, baca gazlarının

en yüksek sıcaklıkta olduğu, jeneratörün

arka tarafına ulaşmaktadır. Dönen su akışı

jeneratörden çıkan baca gazından enerji

almaktadır ve bu da maksimum oranda

verimlilik sağlamaktadır.

POMPA SEÇİMİ

Birincil pompa (resim B) her zaman

için bütün HTHW Jeneratör borularında

tam akış garantilemektedir. Bu, operasyon

anlamında kritik önem taşımaktadır; eğer

jeneratör minimum gerekli akışı almazsa,

sistem aşırı ısınma riskine maruz kalır ve

bu da sıcak su sıcaklığının yukarıda tarif

edilen şekilde doyma basıncına çok yak-

laşmasına yol açacaktır. İkincil pompalar,

uzaktaki bina lokasyonlarında ölçülen farklı

basınçları muhafaza etmek amacıyla farklı

zamanlarda devreye girerler.

George Mason Üniversitesinin HTHW

pompa sistemi özgün bir sistemdir. Sis-

temde birincil ve ikincil devre pompalar

kullanılmaktadır. İkincil pompalar dağıtım

sisteminin dönüş tarafındadır. Sistem bu

şekilde kurulduğunda bir yandan hem

birincil hem de ikincil, bütün pompalar

mümkün olan en düşük sıcaklıktaki dönüş

suyunu alırlar ve bu da pompa mekanik

contalarının ömrünü arttırır ve arızalan-

masını önler.

Pompalar uçta-emmeli modellerdir.

Mekanik contalar karbon-silikon-karbid

döner yüze ve silikon-karbid-tungsten-kar-

bid sabit yüze sahiplerdir ve 205 C sıcaklığa

kadar dayanmaktadırlar.

SİSTEM

HTHW tesisat ilavesinin en önemli

kısımlarından birisi 2700 Litrelik bir gen-

leşme tankı kurulmasıdır. Tank, bütün var

olan, yeni ve gelecekte takılacak jenera-

törleri çalıştırabilecek şekilde boyutlandı-

rılmıştır. Bu durum, özellikle mevcut gen-

leşme tankı maksimum kapasitesine ulaş-

masından dolayı önem kazazanmaktadır.

Bir genleşme tankı sisteminde kulla-

nılabilecek olan iki temel basınçlandırma

türü vardır: Buharlı ve atıl gazlı. Buharlı

basınçlandırma tipik olarak, genleşme tankı

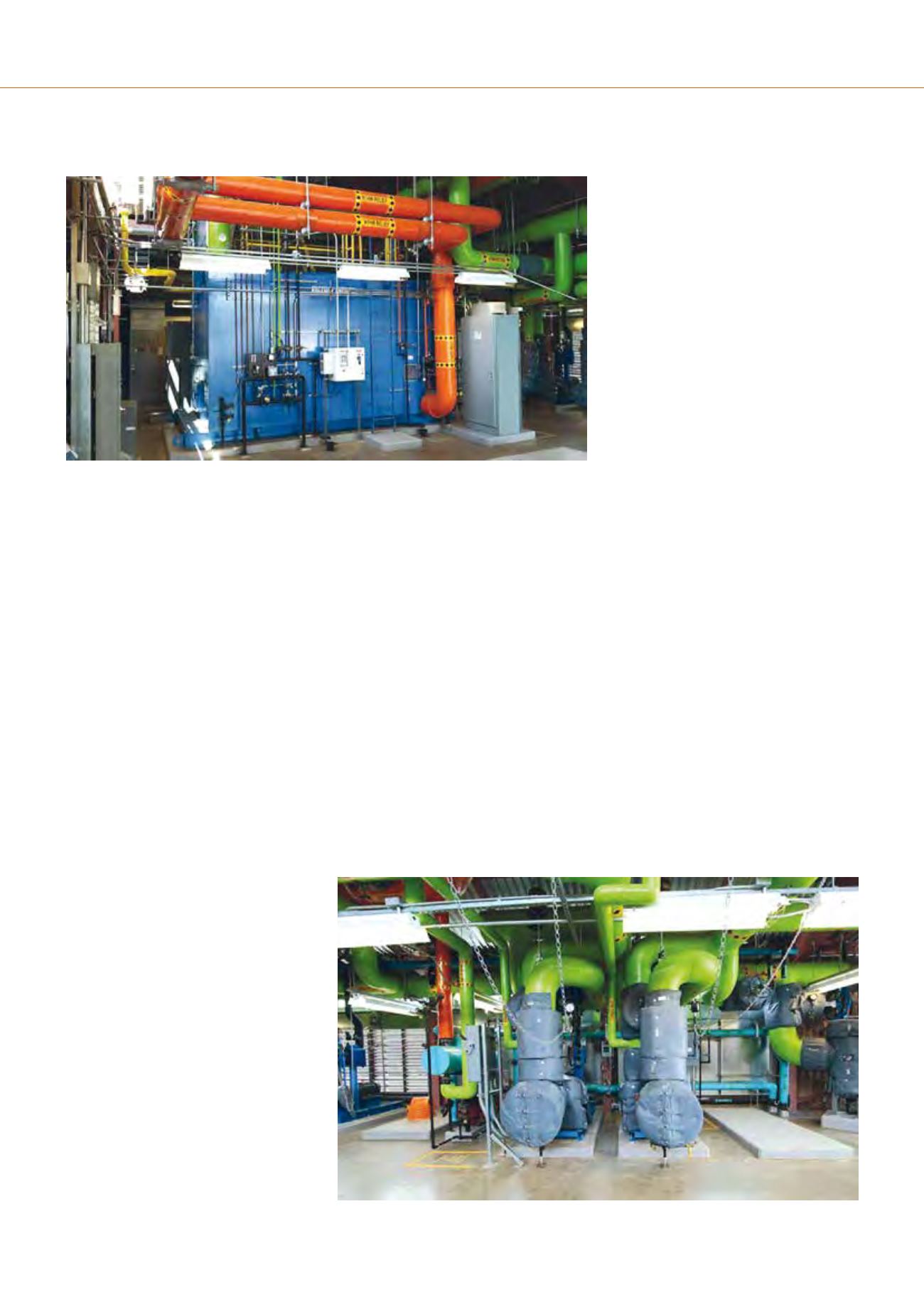

Resim A:

Yeni HTHW jeneratörü

Resim B:

Birincil Devre HTHW Pompaları
