EMAX 2, PANO ÜRETİMİNDE EN YÜKSEK VERİMLİLİK İÇİN
YENİ NESİL FERİBOT
I
.M.E.S.A. (merkezi Jesi, Ancona‘ya yakın
- İtalya) 1972‘den itibaren elektrome-
kanik kurulum alanında çalışan bir fir-
madır. I.M.E.S.A.,AG pano, OG pano, dahili
ve harici OG SF6 gazlı yük ayırıcı üretimi
yapan, aynı zamanda denetim ve kontrol
sistemleri ile anahtar teslim elektrik sistemi
kurabilen firmalardan biridir.
Dizel elektrikli gelişmiş feribotlardaki
gereksinimlerden dolayı, I.M.E.S.A. aşağıdaki
özellikleri yerine getirebilen, ana dağıtım ve
motorları besleyen pano gözleri üretmek gibi
zorlu bir işle karşılaştı:
- Yük tarafındaki devre kesiciler ile tam
seçici olma (Tmax T4 ile)
- 50 kA @ 600V AC servis kısa devre
kesme kapasitesini sağlama
- Yatay monte edilebilme özelliğine sahip
olma
- Çekmeceli devre kesiciler ile uyumlu en
kompakt çözümü sunma
Bu şartlar son derece küçük bir pano
ihtiyacından kaynaklanmakla birlikte, deniz
ortamında çalışmasından ileri gelen genel
şartlar da mevcuttur.
ABB çözümü
Bu şartlar hepsi bir arada istendiğinde
pazarda gerçekten zorlayıcıdır. Birinci ve
ikinci şart açık bir şekilde B kategorisi bir
devre kesiciyi gerektirirken, üçüncü ve
dördüncü şart ise kompakt tip devre kesiciyi
anımsatmaktadır. (yatay konumda monte
edilebilme ve kompakt boyutlar)
Alçak GerilimDevre Kesicilerinin dünyas-
ında ABB Emax E1.2’den başka yukarıdaki
şartların hepsini aynı anda yerine getiren bir
ürün bulunmamaktadır.
ABB Emax 1.2, açık tip devre kesici ser-
isi Emax 2’nin en küçük kasasıdır. 66kA @
440VAC (veya 50kA @ 690VAC) değerine
kadar kısa devre kesme kapasitesi ve 1 sn.
boyunca 50 kA kısa devre dayanımı olan
yenilikçi bir üründür.
Bu benzersiz özellikler sayesinde,
I.M.E.S.A. yüksek verimli pano ihtiyacını,
bir göze 5 adet Emax E1.2 yerleştirerek
karşılayabildi. Bu projede seçilen E1.2, Ekip
Touch koruma ünitesi (LSI versiyonu) ile
donatılmıştır.
-
Emax E1.2: yatay konumda monte
edilebilen tek açık tip devre kesicidir
- Emax E1.2: aynı göze 5 adet yerleştir-
ilebileceğiniz kadar küçüktür
- Emax E1.2: herhangi bir panonun
optimizasyonu için sunulan en uygun
çözümdür

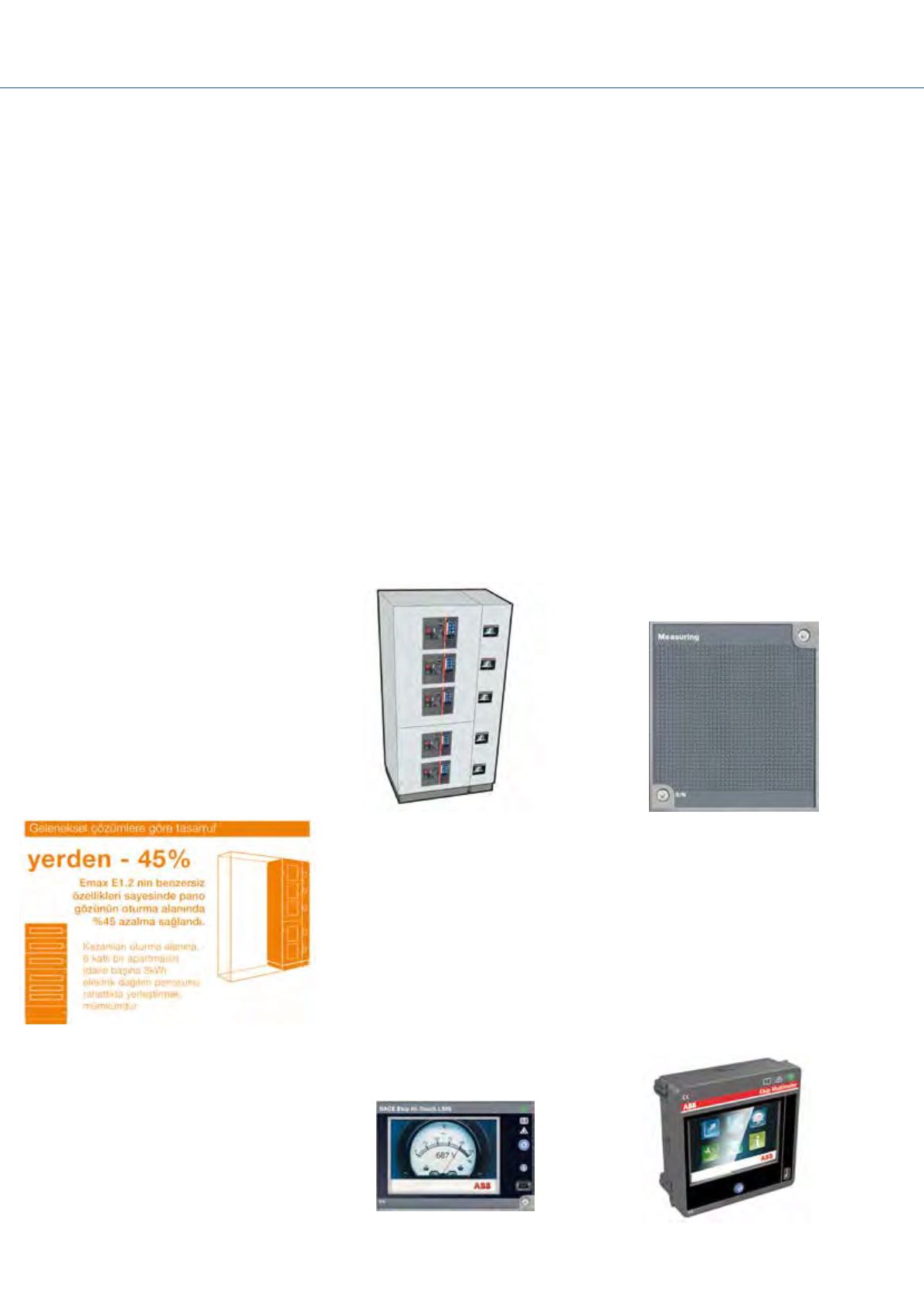

5 x Emax 1.2 - Ekip Touch LSI & Ekip
Measuring Ölçüm modülü ile
Ekip Touch koruma ünitesi ( bu pro-
jede LSI versiyonu kullanıldı) Emax 2 alçak
gerilim devre kesiciye yerleştirilerek gelen,
dokunmatik ekranlı koruma ünitesidir.
Koruma eğrilerinin hassas ayarlanabilmesi
ve kullanım kolaylığı bu koruma ünitesinin
püf noktalarıdır ve alçak gerilim yüklerini
korumada yeni bir standart getirmektedir. %1
hassasiyetteki akım ölçümü standart olarak
izlenebilmektedir.
Ekip Measuring ölçüm modülü
Ekip Measuring ölçüm modülü gerilim
ve gerilimle ilgili (güç, enerji, güç faktörü,
frekans) ölçümleri yapan, Ekip Touch koruma
ünitelerine opsiyonel olarak eklenebilen bir
modüldür. Gerilimde %0,5, güç ve ener-
jide %2 ölçüm hassasiyeti ile harici akım ve
gerilim trafosu gerektirmeyen performans
aksesuarıdır.
Ekip Multimetre
Ekip Multimetre, elektronik koruma
üniteli SACE Emax 2 devre kesicilerin,
panonun ön kapağına monte edilen
görüntüleme ünitesidir.
Cihaz (boyutları 96mmx96mm) büyük
dokunmatik bir ekrana sahiptir ve ölçüm-
leri aynı hassasiyette görüntüleyebilmek-
tedir. Ekip Multimetre eğer ekranlı koruma
ünitelerine bağlanırsa, parametre ve koruma
eğrilerinin ayarlanmasına da olanak sağlar.
