Çevreyle ilgili araştırmalar yapan uzmanlar, bu tür ekonomilerin kaydileştirilmesini ve doğa ile uyumun daha da geliştirilmesini arzu etmektedir. Modern teknoloji, doğayı kendi çıkarı için kullanmak yerine güneş, rüzgar, su veya yerçekimi ile çalışan, organik akışla uyum içinde tasarlanmalıdır.

İşte sifonik çatı yağmur suyu drenaj sistemlerinin yaptığı budur. Doğanın güçlerinden biri yerçekimidir, suyu çatıdan emerek uzaklaştırır. Böyle büyük bir emiş gücü kullanıldığında alışılagelen çatı gider sistemlerine kıyasla kullanılan boru çaplarının düşürülmesini ve çatılardaki su çıkış noktalarının sayısının azalmasını mümkün hale getirir.

Fayda 1

 Ev sahipleri veya inşaatçılar malzeme giderlerinde % 56’ya varan tasarruf sağlarlar.

Fayda 2

 Ürün zincirinin her aşamasında doğa kazançlı çıkar.

Avrupa’nın tanınmış, çevre konusunda düşünce kuruluşu olan Wuppertal İklim, Çevre ve Enerji Enstitüsü’nde görevli olan Profesör Wolfgang Sachs “Ürünler henüz tamamlanmadan malzeme ve enerjinin % 90’dan fazlası tüketilmekte” diyor.Etkili bir sifonik gider sisteminin iki temel öğesi, deneyimli personel ve güçlü bir hesaplama yazılımıdır. Sifonik gider sistemlerinde doğru ölçülendirme ve montaj işi yapılması gerektiğinden, boru çapı ölçümlerinin hassas olarak hesaplanması dikkatle ele alınması gereken bir konudur, zira her gider sisteminin kendine özel bir yerleştirme planı vardır.

Yaklaşık 40 yıldır sifonik çatı gider sistemleri Batı Avrupa’da güvenilir bir teknoloji olarak kullanılmıştır. Bu alandaki güvenlik standartları da klasik çatı gider sistemleri kadar yüksek standartlardır.
Bu arada sifonik çatı gider sistemleri Türkiye piyasasında da sıklıkla kullanılmaktadır.

Sifonik çatı drenaj sistemlerinin çevreyle ilgili etkileri LEED (Leadership in Energy and Environmental Design - Enerji ve Çevre Tasarımında Liderlik) gibi birçok yeşil bina programlarının uygulanmasında da oldukça avantajlıdır.

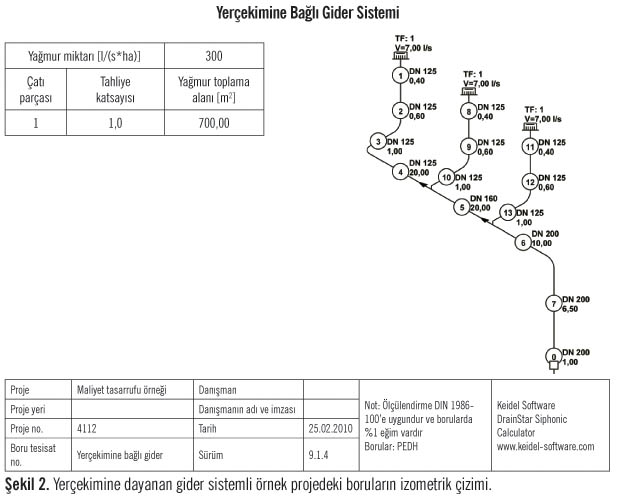

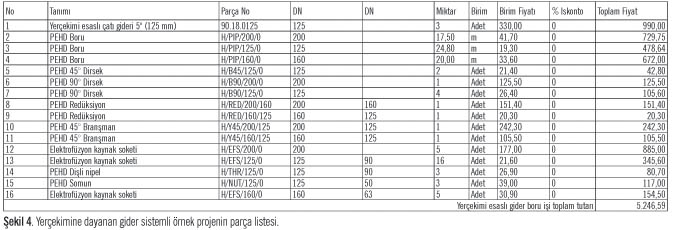

Örneğin: Sifonik gider sistemlerine dönüştürülen 700 m²’lik bir çatı alanında % 56’ya kadar tasarruf sağlanmıştır. Masraf dökümü ve karşılaştırma aşağıdadır:Yerçekimine bağlı çatı gider sistemlerinin ölçülendirilmesi DIN 1986-100 Tablo 4’e dayalı olarak yapılmıştır.

Sifonik Yağmur Suyu Gider Sisteminin Üstünlükleri

• Daha küçük boru çapları

• Daha az malzeme

• Herhangi bir eğime gerek yoktur

• Mimari bakımdan daha esnektir

• Yerinde yapılan iş daha  azdır

• Kendi kendisini temizler

• Daha az zemin işçiliği

• Daha az zemin altı boru kullanımı

• Montaj zamanı daha aza inmiştir

• Borular kolay teftiş edilebilir

• Para tasarrufu sağlar

• Yeşil, akıllı teknoloji

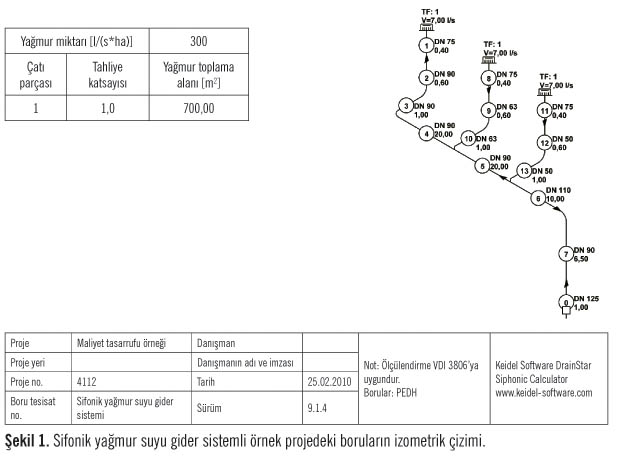

Sifonik çatı gider sisteminin ölçülendirilmesinde ise KEIDEL Software DrainStar® Siphonic Calculator adlı KEIDEL Sifonik Hesap Makinesi yazılımı kullanılmıştır. Hesaplama VDI (Alman Mühendisler Odası) 3808 esasına göredir.

Her iki sistem için de yüksek yoğunlukta polietilen (PEHD) borular seçilmiştir. Boruları birbirine eklemek için elektrofüzyon kaynak fiting kullanılmıştır. Daha basit bir karşılaştırma için, sabitleme malzemeleri hesaba dahil edilmemiştir. Belirtilen fiyatlar sadece yaklaşık değerlerdir. Mahalline göre yerel projeler farklı sonuçlar verebilir, ancak bu temel değerlendirmeyi değiştirmez.

Montaj fiyatları dâhil edilmemiştir. Ayrıca mahalli işçilik ücretleri de birbirlerinden tamamen farklıdır, bu nedenle fiyat mukayesesi yaparken karışıklık yaratmaması için hesaplama dışında tutulmuşlardır.

Giderler belirtilen tasarlanan amaca hizmet edecek herhangi bir aksesuarı olmayan tek parçalı özel çıkışlardır.

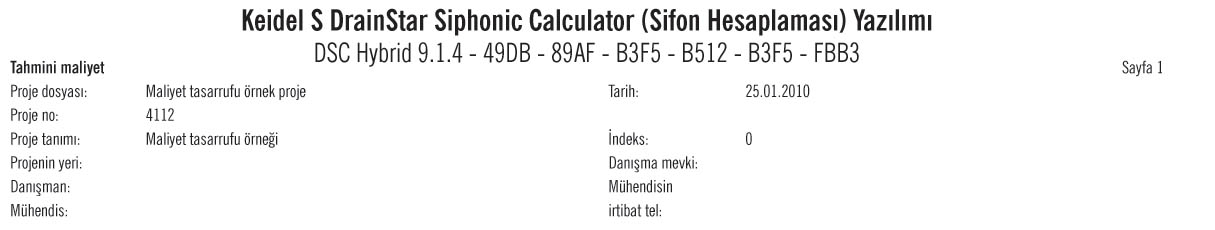

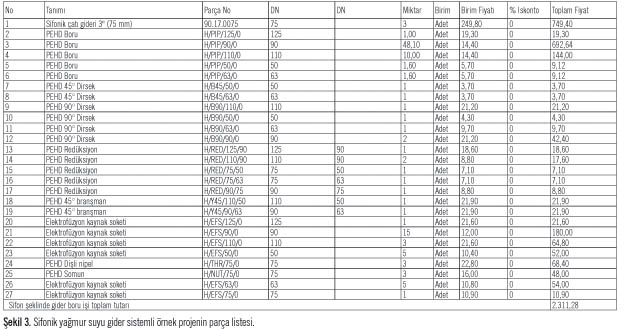

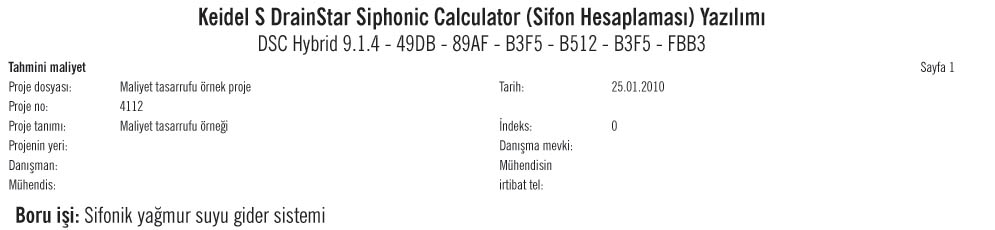

Maliyet tahminleri Keidel Software DrainStar® Sifon hesaplama yazılımı tarafından otomatik olarak hazırlanmıştır. Diğer DrainStar® çözümleri de parça listeleri, maliyet listeleri ve tahliye ve bağlama malzemeleri ayrıntılarına hatta kullanılacak vidalara kadar dahil olmak üzere daha ayrıntılı karşılaştırmalar sunmaktadır. Keidel yazılımı hakkında daha ayrıntılı bilgiler www.keidel-software.com sitesinden temin edilebilir.

Teknoloji seviyesi olarak sifonik çatı gider sistemleri yeni küresel standart haline gelmiştir. Sifonik gider sistemleri Tablo 3’teki birçok üstünlükleriyle yerçekimli gider sistemlerine göre ayrı bir yerde durmaktadır.

Sonuç

 Çevre ile dost sifonik yağmur suyu gider sistemleri, inşaat projelerinde halen karşılaşılmakta olan ekonomik sıkıntıların etkilerini hafifletmenin etkin bir yoludur. Bu akıllı teknoloji müşterilerinizin konforundan fedakarlık yapmanızı gerektirmeden uygun maliyetli, çevre dostu bir inşaat sağlayacaktır.



















































Yazan: Rolf H. KEIDEL

 Keidel GmbH



---
